電子連接器的功能和結構有哪些
發布時間：2022-12-20 10:43:08?瀏覽次數：574?作者：科耐沃爾
從功能定義的角度來看，電子連接器是電子系統中的兩個子系統，直接提供可分離連接，不會對電子連接系統的性能產生不可接受的影響。
可分離性是我們使用連接器的原因，方便系統的維護和升級。同時，這種連接不能對系統的性能產生任何不可接受的影響。分離和不可接受的極限取決于連接器的實際應用要求。
科耐沃爾連接器廠家從結構定義中為您分析。連接器有四個結構元素一是端子之間的接觸界面;二是端子表面處理;三是端子彈簧;四是連接器外殼。
一、端子(間)接觸界面
端子之間的接觸界面決定了端子的電阻、連接器的壽命和故障。端子之間的接觸接口有兩種形式：
1.可分離接觸：每次插入連接器時產生連接。
2.永久接觸：連接器固定在分系統上，被視為永久連接。
二、端子表面處理
端子的表面處理有兩個主要功能，即保護端子彈簧的基材不生銹，優化端子之間的接觸界面。
端子的表面處理主要分為兩種：
1.貴金屬表面處理就是我們所說的貴金屬，即惰性金屬，主要包括金屬(Au)，鈀(Pd)及其合金。
2.非貴金屬表面處理。錫是最常用的非貴金屬表面處理，因?yàn)槠浔砻嫜趸瘜釉谶B接器插入過程中容易損壞。
三、端子簧片
端子簧片提供以下三種功能：
1.電力或信號的傳輸。
2.提供端子正向力，建立和保持可分離的端子觸摸界面。
3.提供永久終端觸摸界面的節點。
四、連接器外殼
連接器提供以下四種功能：
1.端子之間的電氣絕緣。
2.固定端子的幾何位置有利于插入和尺寸穩定性。
3.為端子提供機械保護和支撐。
4.將端子與應用環境隔離，以降低對腐蝕的敏感性。

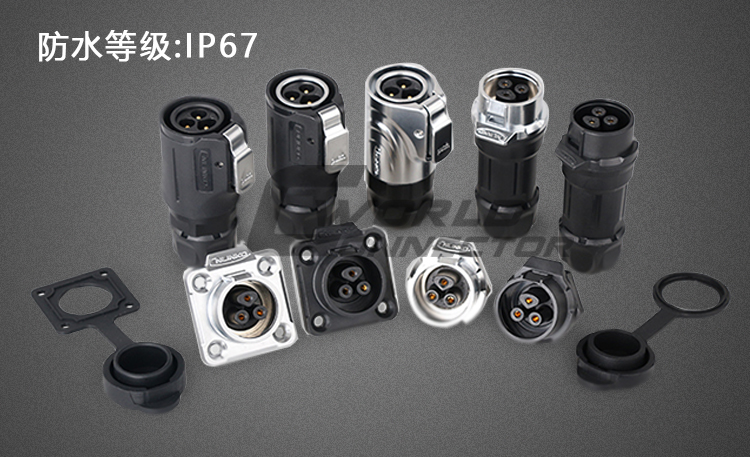

深圳市科耐沃爾科技有限公司是一家專注于航空插頭，矩形連接器，防水連接器，工業連接器，氣密性連接器等線束定制生產銷售為一體的廠家，有專門的研發技術團隊，歡迎前來咨詢選購！
