什么是光纖連接器，光纖連接器的特點
發布時間：2022-08-29 17:51:32?瀏覽次數：692?作者：科耐沃爾
?? 隨著互聯網發展至今，辦公及生活已經離不開網絡，而每天在使用網絡的我們對網絡光纖信息了解甚微，光纖這個詞大家都不陌生，但是光纖快速連接器卻有不少人沒聽說過。這個在光纖傳輸線路、光纖配線架等必不可少的元件難道了不少人，“光纖連接器”，俗稱活接頭，一般稱為光纖連接器，沒多少人能準確的說出它的原理及種類，下面本文詳解“光纖連接器”的作用原理及種類。
什么是光纖連接器?
光纖連接器也就是接入光模塊的光纖接頭，也有好多種，且相互之間不可以互用，光纖與光纖之間進行可拆卸(活動)連接的器件，它把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響減到最小，這是光纖連接器的基本要求，光纖連接器的使用在正常情況下與光纖系統有著最為密切的關系,當連接器尚未廣泛使用且不便于使用時，連接器的制造商在很大程度上標準化和簡單化了連接器。在使用光纖系統過程中，用戶使用連接器更為方便，在一定程度上，光纖連接器影響了光傳輸系統的可靠性和各項性能。
?
不是經常接觸光纖的人可能會誤以為GBIC和SFP模塊的光纖連接器是同一種，其實不是的。SFP模塊接LC光纖連接器，而GBIC接的是SC光纖光纖連接器。
光纖連接器的關鍵特點
(1)插拔次數：通常情況下，當前的光纖連接器可以插拔超過l000次。
(2)拉伸強度：對于已經連接的光纖連接器，拉伸強度一般情況下要求不低于90N。
(3)溫度：通常情況下，光纖的光連接器必須使用在-40℃到+70℃的溫度范圍內。
(4)互換性和再現性：光纖連接器是通用的被動裝置，相同型號的光纖連接器可以用于 任何連接中，并且可以反復使用，因此通常情況下額外的進入損失一般處于小于0.2dB的范圍內。
(5)光學性質：光纖連接器的光學性能要求主要是兩個基本參數，插入損耗和返回?fù)p耗。插入損耗是連接有效光強度損失的連接損失，這是因?yàn)椴迦肓诉B接器。插入損耗是越小越好， 一般情況下要求不得大約0.5dB。

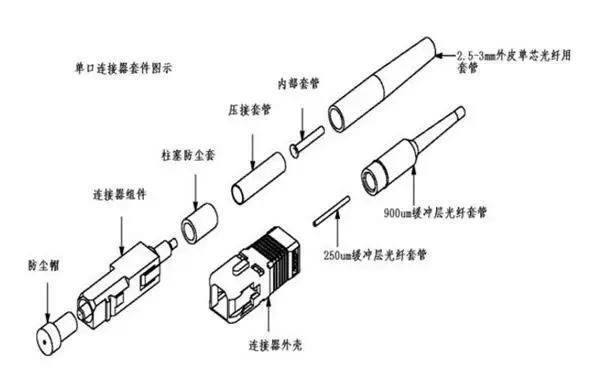

光纖連接器的結構
接頭、永久連接或者連接器都可以形成光纖到光纖的連接，這與插上不同，可以斷開和重新連接，隨著應用領域的發展，光纖連接器的類型是多種多樣的。不同的連接器類型有不同的特征，不同的優點和缺點以及不同的性能參數。但是所有的連接器都含有四個基本的組成部件。
(1)光纜：光纜安裝在連接器體上。其作用是光纖的輸入點。一般情況下，在光 纜和連接器體之間的接頭上安裝了一個應變消除保護罩，可以為接頭提供額外的強度。
(2)插針：光纖安裝在很長的薄壁圓筒中，插針充當著光纖對準機構的作用。插針在中間鉆孔，直徑比光纖包層的直徑稍微大點。光纖的末端位于插針的末端。一般情況下插針由金屬或者陶器制成，但是也可能是塑料的。
?
?
?
(3)連接裝置：大多數的光纖連接器不使用在電子連接中常用的公頭-母頭結構 。所采用的結構是用于配對連接器的定位套筒?？梢栽诠饫w發射機和接收器上安裝類似的裝置，可以使用一個連接器配對這些裝置 。這些裝置也稱為穿過型悶頭適配器。
(4)連接器體：也稱為連接器外殼，連接器體容納插針。通常情況下連接器體由 金屬或者塑料制成，包括一個或者多個總成的工件，能夠?qū)⒐饫w保持在適當?shù)奈恢蒙?，這些連接器體總成的具體細節因連接器的型 號不同而不同，但是焊接和/或翻邊通常情況下用于把加強構件和光纜護套安裝在連接器體上。插針延伸并越過連接器體，卡入結合裝置。
光纖連接器的傳輸原理
光纖連接器的基本原理是采用某種機械和光學機構，使兩根光纖的纖心對準，保證90%以上的光可以通過，光纖連接器是光學元器件中的基礎元件，除了實現光纖之間的連接外，它還具有將光纖光纜、有源器件、其他無源器件、系統與儀表實現連接的功能，光端接件是光纖連接器的核心部件，與電接觸件圓周接觸式傳導不同，光端接件一般通過端面接觸式傳輸，通過對端面拋光研磨實現最優的光學性能和良好的機械性能，光信號沿光纖從端接件一端進入另一端。????
