圓形連接插針安裝（圓形連接器接線安裝方式）
發布時間：2022-11-29 09:52:59?瀏覽次數：1014?作者：科耐沃爾

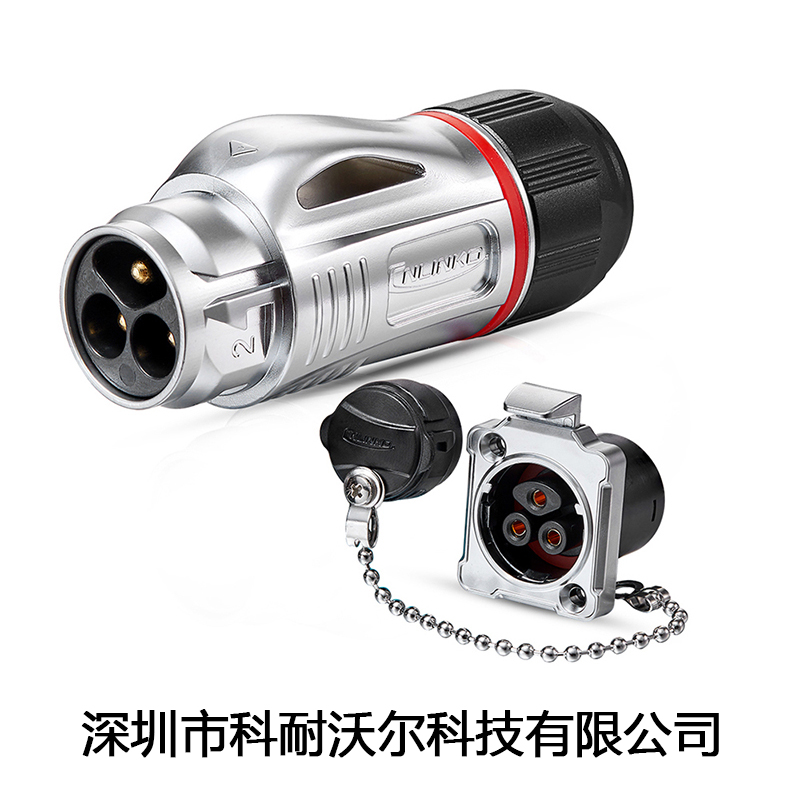

圓形連接器主要用于工業領域。圓形連接器的結構為圓柱形，配合面為圓形。用于設備間的連接。
它由插頭和插座組成，圓形連接器由外殼組成.鎖套.簧片.插針.插針.端子.防水墊片.防塵套等組成。
圓形連接器的接線方式：
圓形連接器應采用硬度與壓接件相似的鍍銀銅線，鍍錫或鍍鎳線一般不適合壓接。壓接導線，剝離絕緣長度，滿足相應壓接件的要求，導線不能鍍錫。剝落的絕緣線不能散落，應保持原狀。
圓形連接器的安裝方法：
多樣化的下殼和面板安裝方法滿足未使用應用場合的要求;如前面板安裝.后面板安裝.法蘭連接安裝.安裝四個定位孔安裝，均布四個螺紋孔安裝。此外，上下殼都有彎管風格可供選擇，以滿足角線和空氣的需要。
安裝圓形連接器插針
一.壓入式：插針強制壓入連接器主體固定。
1.插針安裝方便，絕緣線無需去皮，保證電氣連接良好，不損壞電纜。
2.無需退線，節省電纜投資。
3.不需要斷開主電纜，可以在電纜的任何位置分接觸點。
4.成本低，安裝空間要求小。
5.連接器完全絕緣，無需剝離電纜絕緣層即可制作電纜支撐。
二.環氧固定式:絕緣物和外殼打孔后，用環氧樹脂固定插針。
1.耐化學性強，耐酸性強.耐堿.耐有機溶劑。
2.成型收縮率低，尺寸穩定性好，開裂概率低。
3.機械性能和耐熱性好。
4.粘接強度高，特別適用于帶插件的產品和線圈.電子設備的塑殼包裝。
5.具有良好的電氣性能，可用作高頻.高壓絕緣材料比普通絕緣材料具有更強的耐電弧性和耐表面漏電性。
三.點鉚式:壓入后點鉚外殼固定插針。
1.結構緊湊，可靠性高，是一種性價比高的永久固定安裝方式。
2.組裝牢固的金屬部件.緊密.穩定性高，耐沖擊性高.耐腐蝕.抗沖擊性和耐候性。
3.加工過程中無振動.無污染.無噪音.環保.節能.迅速.高效.優質.美觀。
4.可多點鉚接固定，無需添加任何粘合劑.溶劑.填料及緊固件，能耗低，設備緊湊，占地面積小。
