唯恩（WAIN）重載連接器快速彈片連接使用
發布時間：2022-10-20 10:31:14?瀏覽次數：709?作者：科耐沃爾
本產品在有限的空間內實現導線連接和拆解時，均不需要特殊工具，在安裝和拆卸時不會被工具干擾，操作十分方便；而且，在連接和拆解中，輕松按壓推桿或撥桿
就可以將相應的孔、槽推開。操作中工具不與導體接觸，避免觸電危險。
WAIN重載連接器彈片連接內芯使用方法分享
HE 推壓彈片型插芯
產品特點：
本產品在有限的空間內實現導線連接和拆解時，均不需要特殊工具，在安裝和拆卸時不會被工具干擾，操作十分方便；而且，在連接和拆解中，輕松按壓推桿或撥桿
就可以將相應的孔、槽推開。操作中工具不與導體接觸，避免觸電危險。

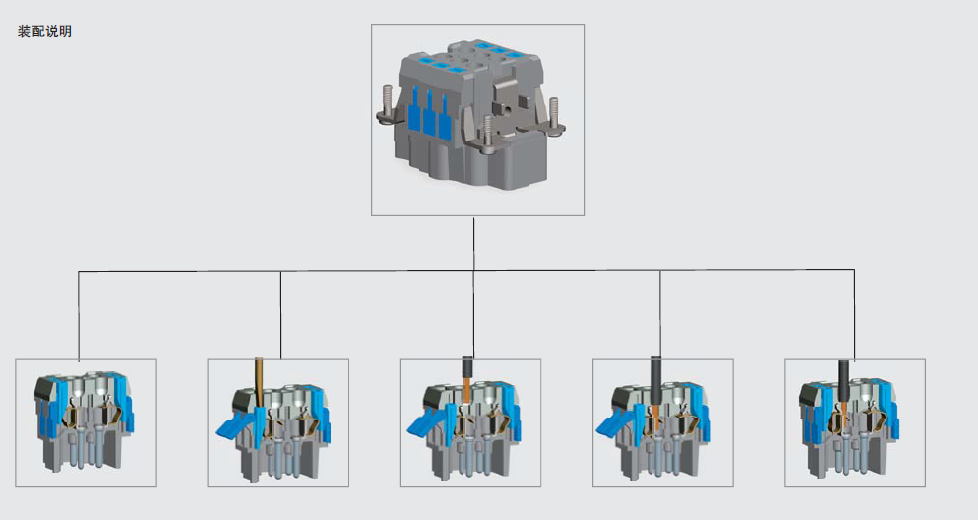

第一步: 將導線絕緣皮，剝除長度9-11mm.；
第二步: 用3*0.5 一字螺絲刀，向下插入到方形推桿的凹槽內，順勢將其推至底部，同時撥桿會自動向外翹起，此時彈片穩定在開口狀態線槽打開；
第三步: 將已經剝?nèi)ソ^緣皮的導線插入到圓孔內；
第四步: 向內按壓撥桿，會聽到“啪”的一聲，表示推桿已自動復位，彈片閉合，將導線和觸頭牢固連接；
第五步: 安裝完成.
