凌科BD-20防水連接器焊接教程
發布時間：2022-10-12 10:49:40?瀏覽次數：430?作者：科耐沃爾
凌科年度新品BD20系列工業連接器，分為金屬款和塑膠款，其安裝方式為焊接式。金屬款和塑膠款的安裝方式是一致的，現將安裝教程具體操作公布如下：
01
拆解成品

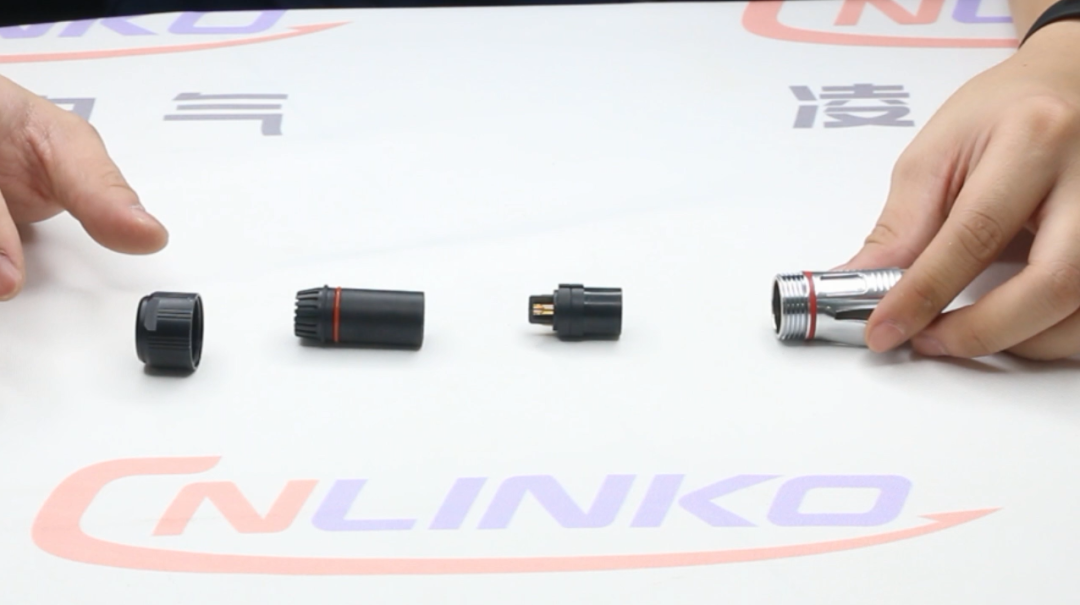

打開包裝，對BD20系列工業連接器進行拆解：依次拆解出后蓋，連接尾部，模塊組合件和外殼組合件，依序放置好。
02
穿好線纜
將線纜穿過后蓋，連接尾部，然后直達電源模塊的焊杯處。
03
焊接操作

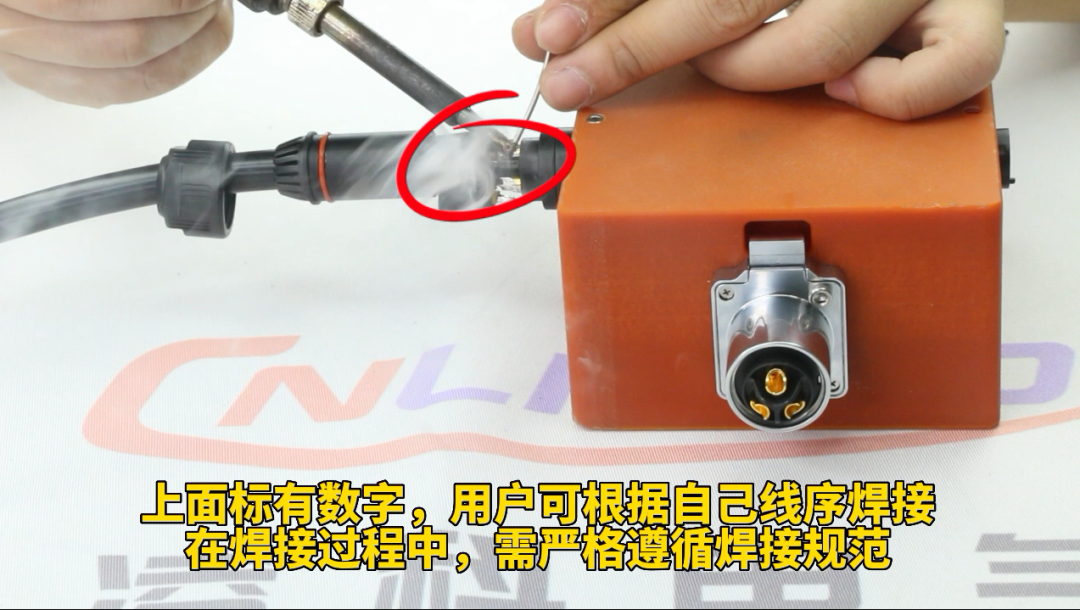

用治具固定好模塊組合件，再用電烙鐵和焊錫按照對應的地線、火線、零線分別進行焊接，上面標有數字，用戶可自行定義地線、火線、零線。

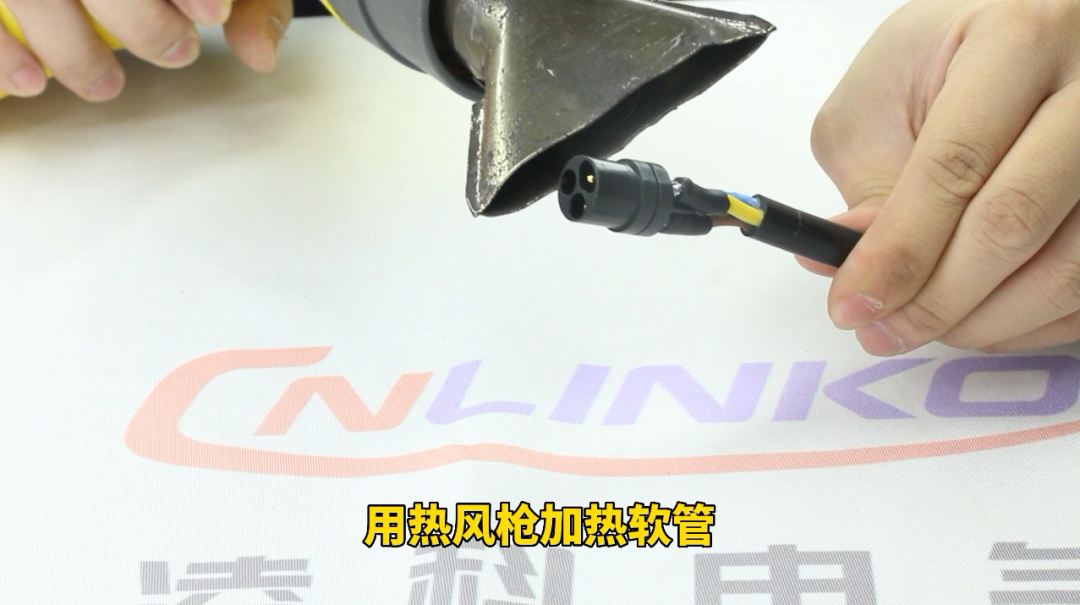

用熱風機加熱熱縮管，使之貼附在裸露的焊點處起到保護作用。
04
插頭安裝

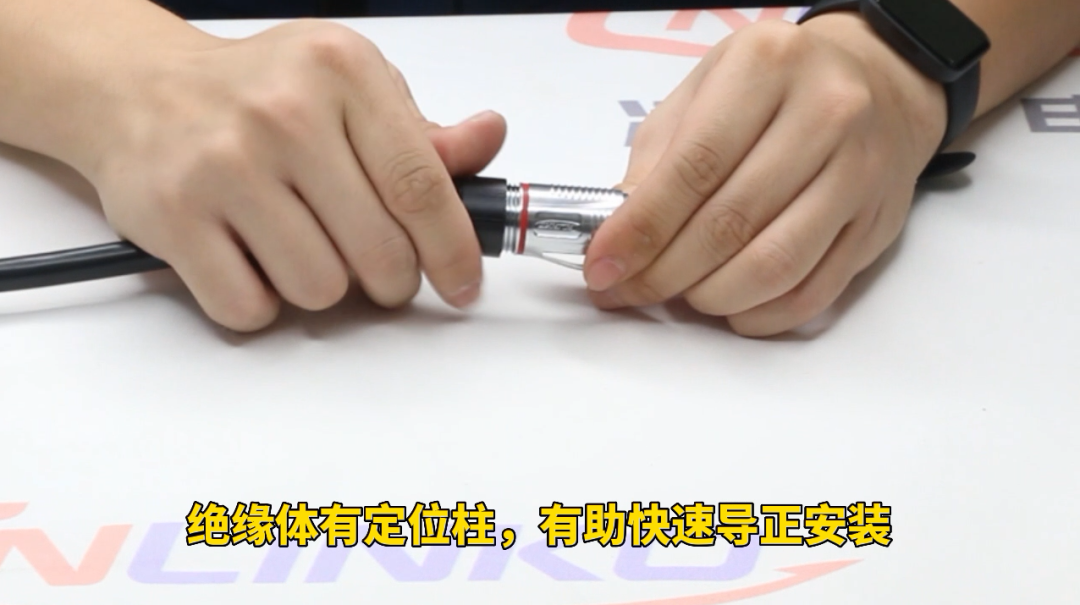

焊接完畢后，將插頭的各組件初步組裝好。

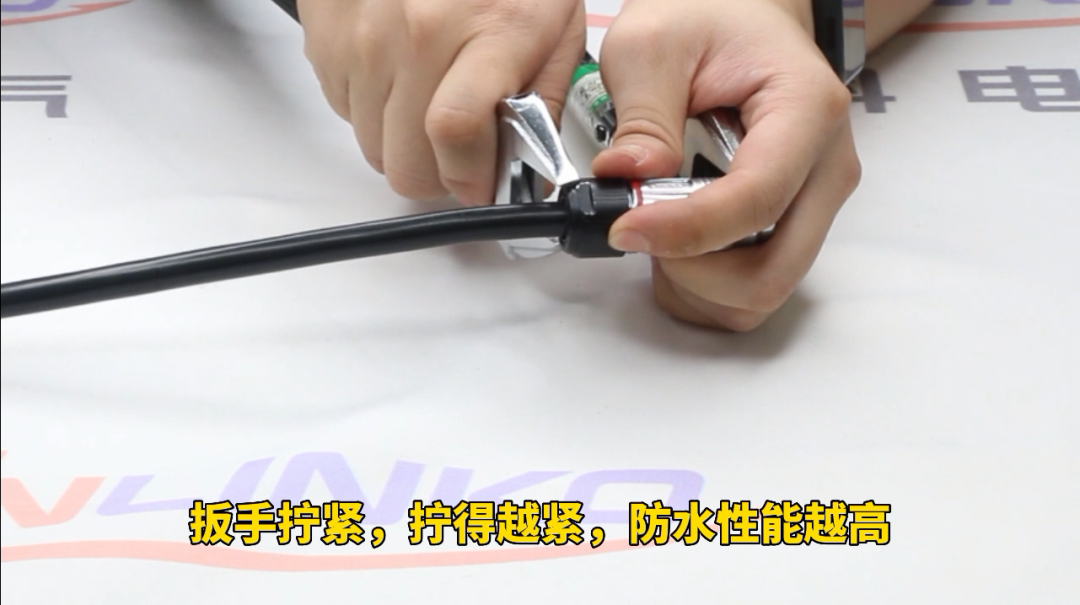

左手持治具夾持住連接器外殼的一端，右手持扳手將后蓋擰緊。整個插頭即告安裝完畢。
05
插座安裝

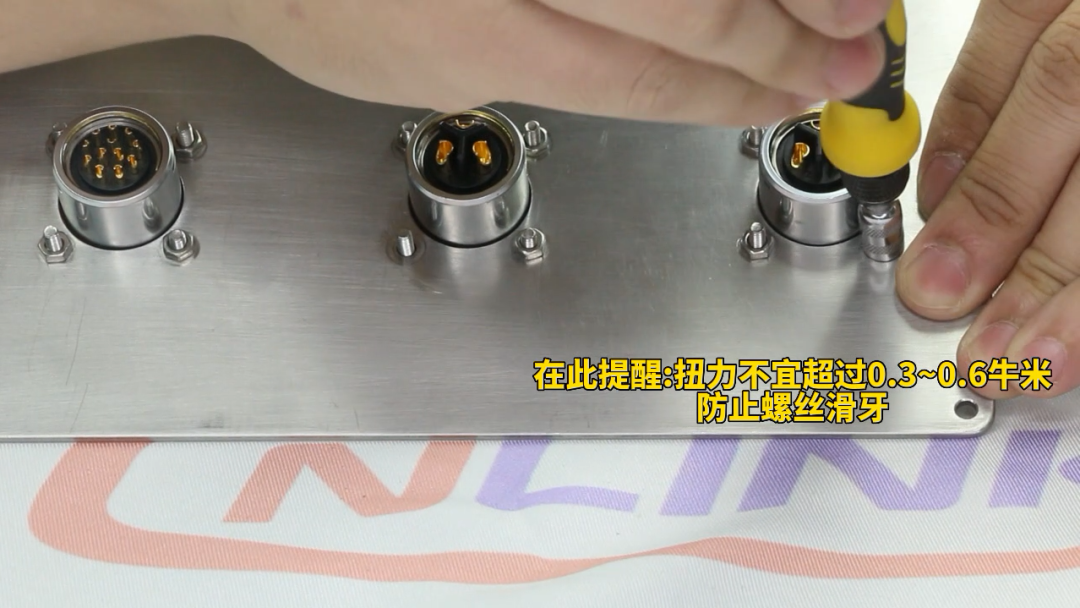

用螺絲刀將插座固裝在設備上。
06
插頭插座對插連接

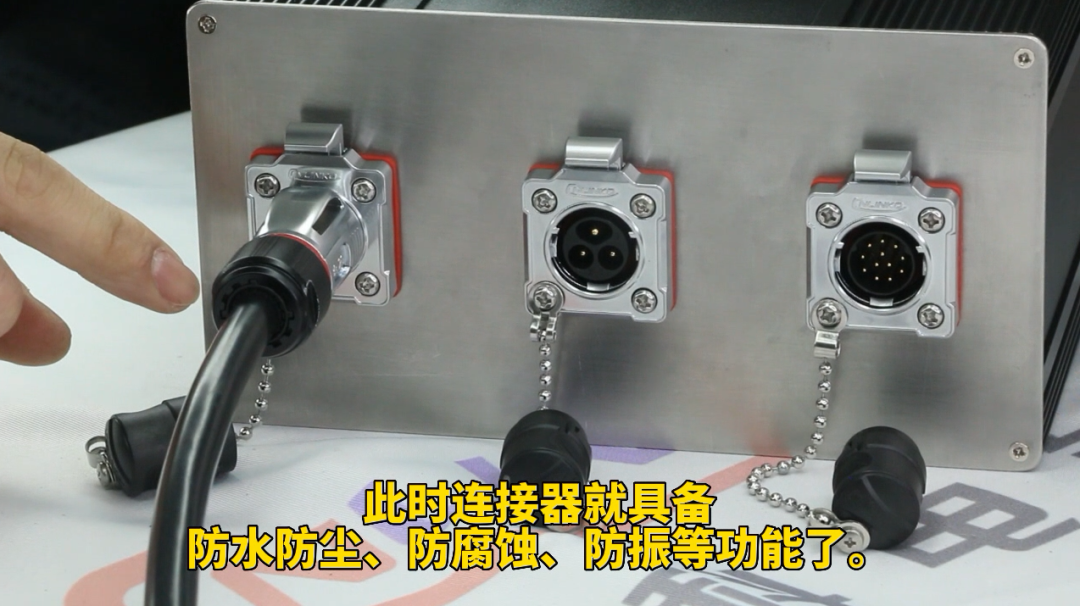

僅需將插頭按照正確的插接方向插入，當聽到清脆的“咔嚓”聲，即告對插安裝成功。
07
安裝注意事項
①剝線外皮尺寸為：20mm±1mm;②剝芯線尺寸：5-7mm;
?、蹌冃具^程中勿破壞導體;
④嚴格遵循焊接規范，焊接溫度建議是380°±40°;⑤操作時長每個點位不超過3秒，以免損傷塑膠絕緣體;⑥后蓋擰緊中扭力要求：金屬款不宜超過5.0N*M;塑膠款不宜超過3.8N*M。
08
焊接接線方式特點
?、俳泳€方式更加牢靠緊固;
?、诟m用于振動或沖擊環境;③更適宜無需拆裝的場景。
