連接器怎么選擇（如何選擇連接器）
發布時間：2022-07-27 17:14:19?瀏覽次數：494?作者：科耐沃爾
摘要：關于連接器（航空插頭的選擇），大致需要注意以下幾點包括，引腳間距，電氣性能，環境性能，機械性能等。
1、引腳、間距
引腳數、引腳間距是連接器選型的基本依據。選擇多少引腳數的連接器取決于需要連接的信號數量。對于一些貼片式連接器，如下圖的貼片排針，引腳數不宜過多。因為在貼片機焊接過程中，由于高溫作用，連接器塑料會受熱變形，中部隆起，造成引腳虛焊。我們的P800Flash編程器在研發早期曾用這種排針、排母做板間連接，結果樣機排針的引腳大面積虛焊。換成2個引腳數減半的排針后，再沒出現過虛焊。
2、電氣性能
連接器的電氣性能主要包括：極限電流、接觸電阻、絕緣電阻和抗電強度等。連接大功率電源時，需留意連接器的極限電流;傳輸高頻信號如LVDS、PCIe等信號時，需留意接觸電阻。連接器應具有低且恒定的接觸電阻，一般是幾十mΩ至數百mΩ。

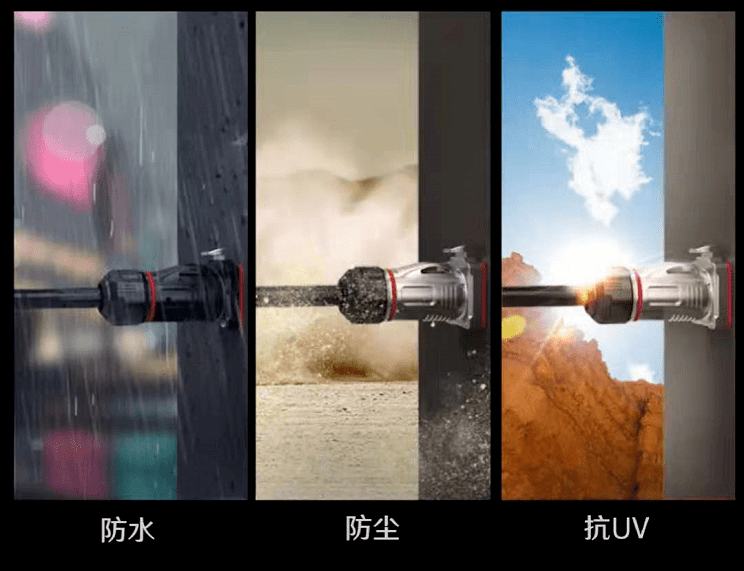

3、環境性能
連接器環境性能主要包括：耐溫、耐濕、耐鹽霧、振動、沖擊等。根據具體的應用環境選擇。如應用環境較為潮濕時，對于連接器的耐濕、耐鹽霧要求就高，避免連接器的金屬觸點被銹蝕。在工控領域，對連接器抗振動沖擊性能要求就高，以免連接器在振動過程中脫落。

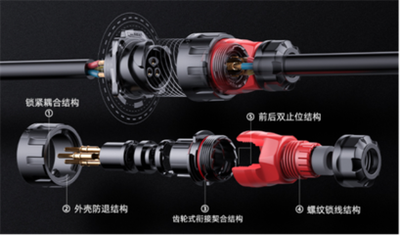

4、機械性能
連接器機械性能包括拔插力、機械防呆等。機械防呆對連接器非常重要，一旦插反，很可能對電路造成不可逆的損傷!
拔插力分為插入力和分離力。相關標準中有規定最大插入力和最小分離力，從使用角度看，插入力要小，分離力要大。分離力過小會降低接觸的可靠性，然而對于經常需要插拔的連接器，分離力過大會增加拔出難度，降低機械壽命。
