端子和接插件的區別（接插件和端子是什么）
發布時間：2022-07-19 15:25:49?瀏覽次數：900?作者：科耐沃爾
最近經常聽到的一個問題就是關于連接器，接插件，接線端子的問題，有的朋友反饋總是分不清，今天科耐沃爾就為大家講解一下關于這幾個之間的概念以及聯系：
一、從概念區分“連接器”、“接插件”、“接線端子”三者的區別
1.連接器是一個大類，國內叫做接插件，插頭和插座，是電子工程技術人員經常接觸的一種部件，大多數是指電器連接器，既連接兩個有元器件的電子產品，用來傳輸電流或信號。
2.接插件是一種連接電子線路的定位接頭，是由兩部分構成的，既插件和接件，一般的狀態下是可以完全分離的，因此接插件也同樣可以叫做連接器。
3.接線端子是用來實現電氣連接的一種配件產品，是為了方便導線的連接而應用的，他其實就是在一段封在絕緣塑料里面的金屬片，兩端都有孔，可以插入導線，接線端子可以分為插撥式接線端子，歐式接線端子。
?
?
二、從歸屬范圍上區分“連接器”、“接插件”、“接線端子”的區別
1.“連接器=接插件”是第一大類，接線端子只是“連接器”大類中的一種類型產品。連接器是線與線之間的連接;接插件是線與板之間的連接，在我們實際生活中人們常模糊的指同一個類型的產品。接插件是平臺與模塊的組合，拿電腦來說，我們通常說的主板，其實就是平臺，這個平臺上可以組合不同形式的模塊，這些模塊(如顯卡，聲卡，網卡等)就叫接插件。由于這些模塊不是通過焊接連接在平臺上的，他們是以插接形式連接的，所以叫接插件，接插件的好處就在于，可以靈活配置不同功能的模塊，由于這些模塊是以插拔方式連接的，更換比較方便，在維修方面也是一樣，由于模塊功能的故障，只需更換相應功能的模塊即可修復。
2.在電工或電氣領域里：連接器、接插件是同一個類型產品。通俗理解為就是那種不需要用工具，把公頭連接的一端和母頭連接的一端，一插或一擰起來就可以快速連接的電子元器件等。接線端子，通俗地理解為需要用到某種工具，如螺絲刀、冷壓鉗才能將兩個連接點連通在一起的電子產品，一般都是用于電力輸入、輸出等。

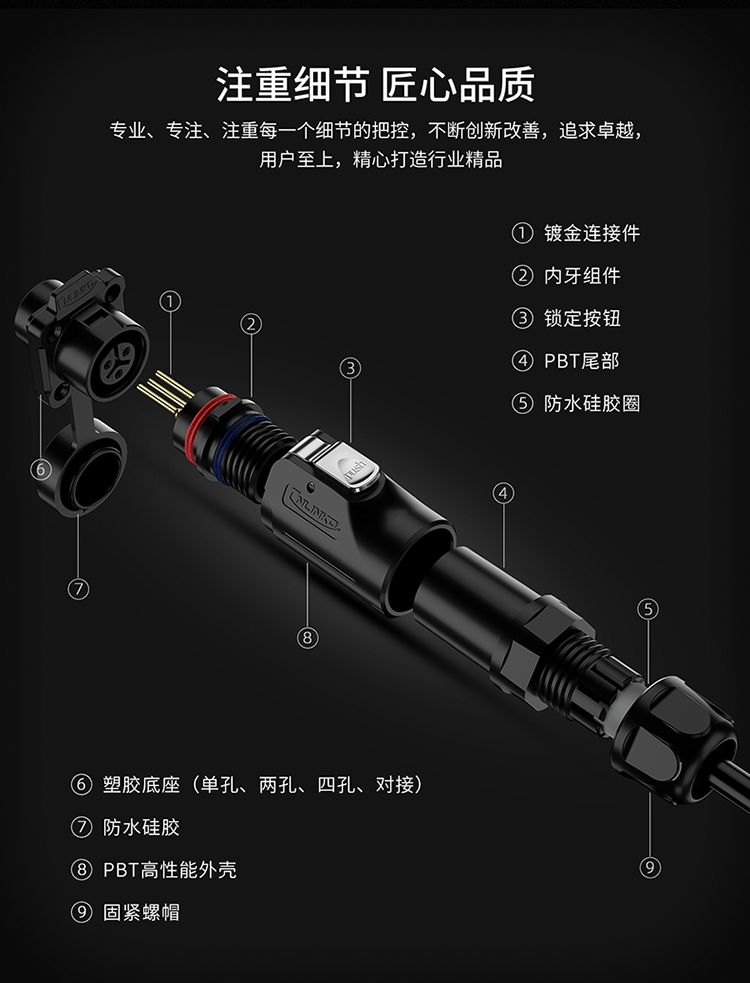

3.端子是屬于連接器的一部分，連接器是一個總稱，其實一般我們常見到的連接器，通常包括膠殼(housing)和端子(terminal)兩大部分。膠殼一般是塑料居多，起到保護的作用;端子一般為金屬，起到產品兩端的導通作用。
?
?
三、從實際應用區分“連接器”、“接插件”、“接線端子”的區別
1.電連接器簡稱連接器，也叫做接插件，是電子元器件的一個細分領域，主要應用在電路與電路之間的連接。在現在的電子工業生產中，連接器的線路連接可以說是無處不在，因而連接器的使用范圍是十分廣泛，能間接的應用在各個行業。連接器是我們電子工程技術人員經常接觸的一種部件。它的作用非常單純：在電路內被阻斷處或孤立不通的電路之間，架起溝通的橋梁，從而使電流流通，使電路實現預定的功能。連接器是電子設備中不可缺少的部件，順著電流流通的通路觀察，你總會發現有一個或多個連接器。連接器形式和結構是千變萬化的，隨著應用對象、頻率、功率、應用環境等不同，有各種不同形式的連接器。例如，球場上點燈用的連接器和硬盤驅動器的連接器，以及點燃火箭的連接器是大不相同的。但是無論什么樣的連接器，都要保證電流順暢連續和可靠地流通。 就泛指而言，連接器所接通的不僅僅限于電流，在光電子技術迅猛發展的今天，光纖系統中，傳遞信號的載體是光，玻璃和塑料代替了普通電路中的導線，但是光信號通路中也使用連接器，它們的作用與電路連接器相同。
2. 連接器具體分類有很多類型，在形狀上如矩形連接器、圓形連接器、階梯型連接器等等。接線端子排是連接器的一種，一般屬于矩形連接器，端子排的使用范圍也比較單一。
3. 接線端子的使用范圍越來越多，而且種類也越來越多。目前用得最廣泛的除了PCB板端子外、還有五金端子、螺帽端子、彈簧端子等。在電力行業有專門的端子排、端子箱、上面全是接線端子，單層的、雙層的、電流的、電壓的等等。
總的來說，“連接器”、“接插件”、“接線端子”這三者的電子元器件是同屬于一個概念的不同應用表現形式，是根據不同的應用行業、應用產品、應用位置而通俗的稱為各種不同叫法。現在的連接器市場優勝劣汰，性價比的追求，使得優質的連接器技術水平在不斷進步，也使得一些連接器在淘汰。
